Transistörler

Transistör nedir?

Eklem Transistör yarı iletken malzemeden yapılmış elektronik devre elemanıdır. Her nekadar diyodun yapısına benzesede çalışması ve fonksiyonları diyottan çok farklıdır.
Transistör iki eklemli üç bölgeli bir devre elemanı olup iki ana çeşittir.

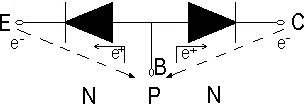

NPN

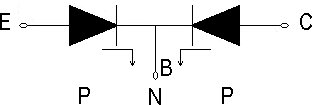

PNP

Transistör aşağıda belirtildiği gibi değişik şekillerde tanımlanır:

Transistörün kolay anlaşılması bakımından tanımı; Transistörün bir sandöviçe benzetilmesidir, yarı iletken sandöviçi.
İkinci bir tanımıda şöyle yapılmaktadır; Transistör, iki elektrodu arasındaki direnci, üçüncü elektroda uygulanan gerilim ile değişen bir devre elemanıdır.
Transistörün en çok kullanılan tanımı ise şöyledir; Transistör yan yana birleştirilmiş iki PN diyodundan oluşan bir devre elemanıdır. Birleşme sırasına göre NPN veya PNP tipi transistör oluşur.

Transistörün başlıca çeşitleri şunlardır:

Yüzey birleşmeli (Jonksiyon) transistör
Nokta temaslı transistör
Unijonksiyon transistör
Alan etkili transistör
Foto transistör
Tetrot (dört uçlu) transistör
Koaksiyal transistör

Transistörün kullanım alanları:

Transistör yapısal bakımdan, yükselteç olarak çalışma özelliğine sahip bir devre elemanıdır. Elektroniğin her alanında kullanılmaktadır.

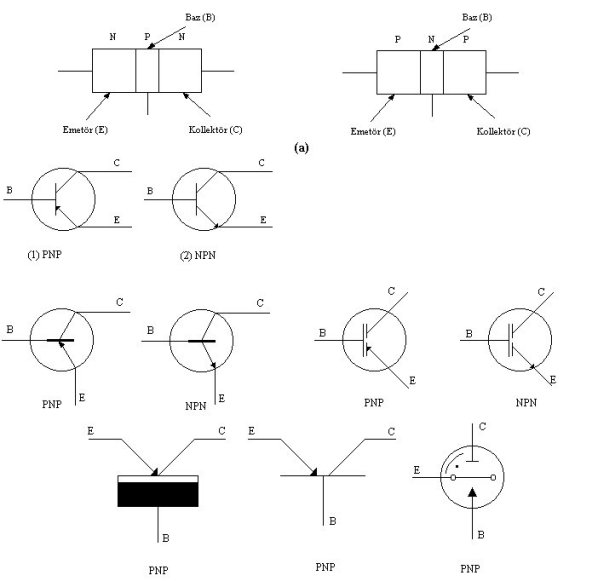

Şekil 4.1 - Transistörler

NPN ve PNP transistörlerin yapısal gösterilimi,
Transistör sembolleri
